概述
XLD骨架选用XGL专用型材,经角联组合而成,按设计要求加装门,覆板,支架,母线及电器元件构成完整的配电动力柜。柜体分为仪表室及功能单元两大部分。柜体从侧面进线能满足与相邻柜拼装组合成联柜。柜门,侧板,顶盖,护板等外观可见部件均采用经表面处理后用环氧粉末静电喷涂,涂层均匀,附着力强,耐腐蚀。安装支架等内装件镀锌处理开关电器及元件。
该产品符合GB7251.1《低压成套开关设备和控制设备》lEC60439-1《低压成套开关设备和控制设备》等标准。

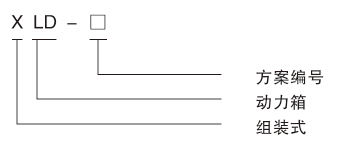

型号及其含义

正常使用条件
○ 海拔高度不超过2000m,超过2000m请与本公司协商;
○ 没有粉尘、腐蚀性气体和雨水侵袭的户内;
○ 周围空气温度:周围空气温度上限为+40℃,下限为-5℃。在24小时周围内测得的平均温度不超过 +35℃,在储存、运输条件下温度为-25℃至55℃之间,短时不超过70℃;
○ 相对湿度:空气相对湿度不超过85%;
○ 没有震动及颠簸,且安装倾斜度不超过5°。
主要性能特点
○ 辅助电路具有就地、远方、自动和就地、远方切换的功能,接触器可采用直流保持。操作电压为交流220V,信号电流为6A。
○ 受电主开关具有瞬间脱扣和热磁脱扣保护可选,为与下一级主开关配合,取消瞬间保护,避免了越级跳闸,并具有自投、无自投和切换装置,供用户选用。
○ 电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。
○ 交流接触器可采用无声运行,并具有节能功能。
○ 馈电电路主开关具有瞬间脱扣和热磁脱扣保护,当用户要求,可加装漏电保护。
○ 照明电路主开关具有瞬时、过载和漏电保护。
○ 受电电路装有电流表、电压表。
○ 在馈电电路中,250A及以上可装或不装电流表、电度表。
