适用范围
KYNJ28A-12(Z)(GZS1)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准:GB3906《3~35kV交流金属封闭开关设备》,GB/T 11022《高压开关设备和控制设备标准的共用技术要求》,IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》,DL/T404《户内交流高压开关柜订货技术条件》。

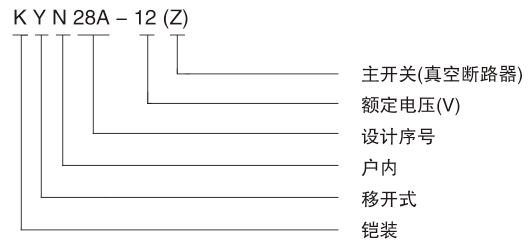

型号及其含义
正常使用条件
○ 周围空气温度:最高温度+40℃,最低温度-15℃;
○ 湿对湿度:
日平均相对湿度:≤95%;
日平均水蒸气压力不超过2.2kPa;
月平均相对湿度:≤90%;
月平均水蒸气压力不超过1.8kPa;
○ 海拔高度:小于1000m;
○ 地震烈度:不超过8度;
○ 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
○ 无经常性的剧烈振动场所。
○ 在超过GB3906规格的正常的环境条件下使用时,由用户和制造厂协商。

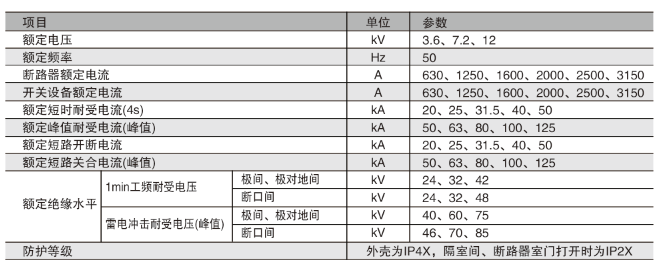

技要参数
结构特点

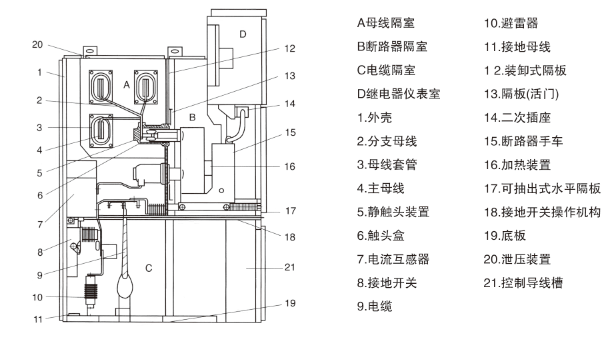

○ 开关设备结构见图1。
○ 完全金属模块化组装结构,组合方案广。
○ 柜体采用防腐能力强的敷铝锌板制造,经CNC高精度数控设备加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,且精度高、抗腐蚀、重量轻、强度高、零件通用性强。
○ 可装配ZN63A~12系列或进口VD4系列真空断路器,适用性广、可靠性高、实现长年免维护。
○ 手车设工作、试验位置、各位位置均有定位和显示装置,安全可靠。
○ 各类手车按模数积木式变化,保证同规格车可自由互换,不同规格车绝对不能进入。
○ 由专用运载车运送手车,操作轻便、灵活。
○ 电缆室可安装多达9根单芯电缆。
○ 高可靠的联锁装置,完全满足“五防”要求。
○ 各高压室均有泄压通道,确保人身安全。
○ 面门装有观察窗,采用防爆玻璃,可观察室内元件的工作状态。
产品成套性
货时应提供下列文件和附件:
○ 合格证;
○ 装箱单;
○ 使用说明书;
○ 出厂检验报告;
○ 有关电气图纸;
○ 合同规定的备品配件;
○ 主要元件的安装使用说明书。
订货须知
订货时应提供下列资料:
○ 主回路系统方案图;
○ 辅助电路电气原理图,辅助电路电压;
○ 柜内元件清单(包括元器件型号、名称、规格、数量);
○ 开关设备平面布置图;
○ 柜体颜色(如无要求按本公司标准供给);
○ 所需备品件清单;
○ 其它特殊使用条件。
